单相电力仪表 KT 310A/B

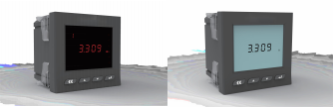

                                                                                   KT 310L   数码管  KT 310Y   液晶

产品介绍:

单相多功能电力仪表,可测量单相电流、电压、有功功率、无功功率、功率因数、视在功率、有功电能、 无功电能、视在电能、频率等多项电力参数。可选配 4~20mA 模拟量输出、继电器报警输出、开关量输入等功能。

产品选型:

KT 310□ - □ □  D□  I□  A□ S□

KT 310□

表示选配 RS485 路数,如选配 2 路用 S2 表示,不选配省略此项

□  表示选配 4~20mA 输出路数,如选配 1 路用 A1 表示,不选配省略此项
□

表示选配开关量输入路数,如选配 2 路用 I2 表示,不选配省略此项

D□ 表示选配继电器输出路数 , 如选配 1 路用 D1 表示,不选配省略此项
I□

          I-- 电流表  U--  电压表 P-- 功率表

表示类型 :    Q-- 功率因数表  F-- 频率表

         IU-- 电流电压组合表 Z-- 多功能表

A□                        1 --- 表示 48×48 外形尺寸

外形尺寸代码:2--- 表示 72×72 外形尺寸

          4--- 表示 96×96 外形尺寸

S□

L--- 表示数码管显示

Y--- 表示液晶显示

功能配置表:

功能

48×48

 72×72

96×96

开孔尺寸 mm

45×45

67×67

91×91

深度 mm

707085

电流

电压

显示方式

数码管

数码管 / 液晶

数码管

工作电源

AC/DC220V

默认 AC220V( 可选 AC/DC220V DC48V)

继电器输出路数

222
开关量输入路数/22

模拟量输出路数(4~20mA)

/22

RS485(1)

RS485(2)/
